iPhone 后盖玻璃与金属中框之间的塑料

知乎回答链接:为什么iPhone后盖玻璃与金属中框之间没有像屏幕玻璃与中框中间有一层塑料?

有,只是做法和屏幕塑料边框的做法不一样,不容易被注意到而已。

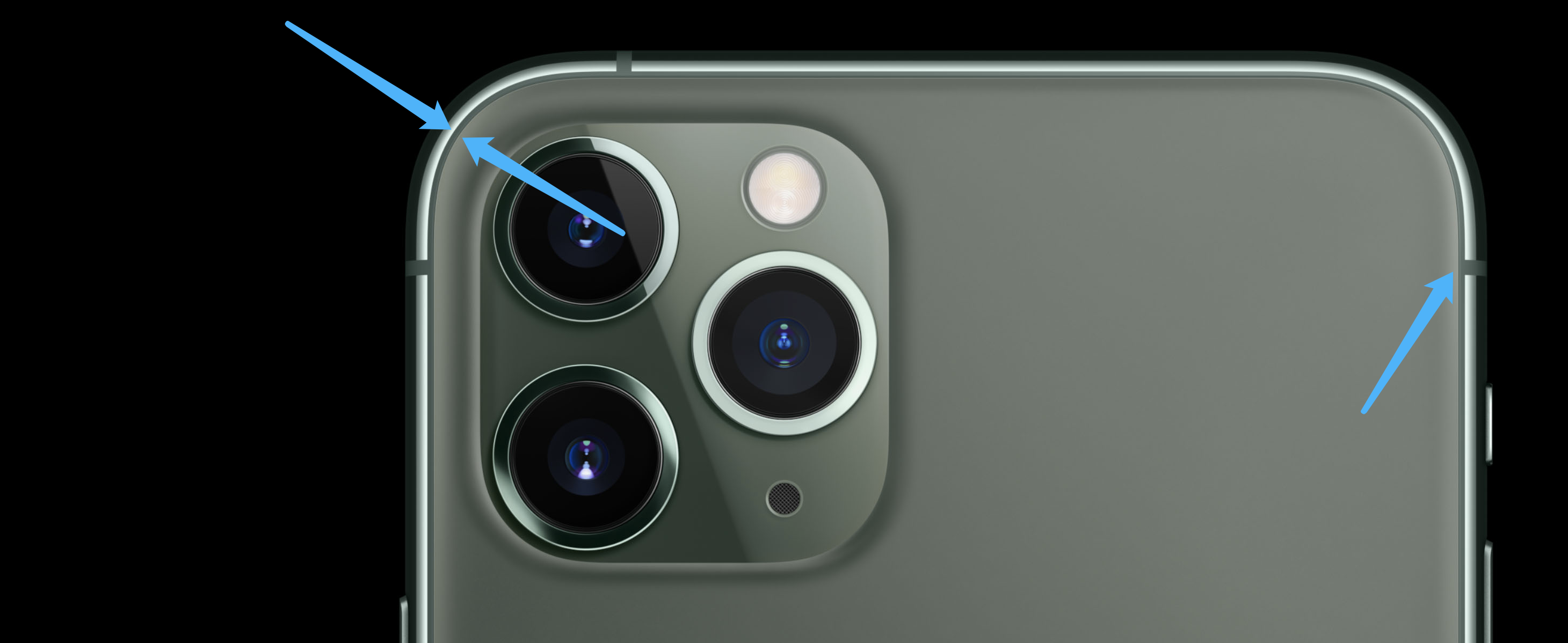

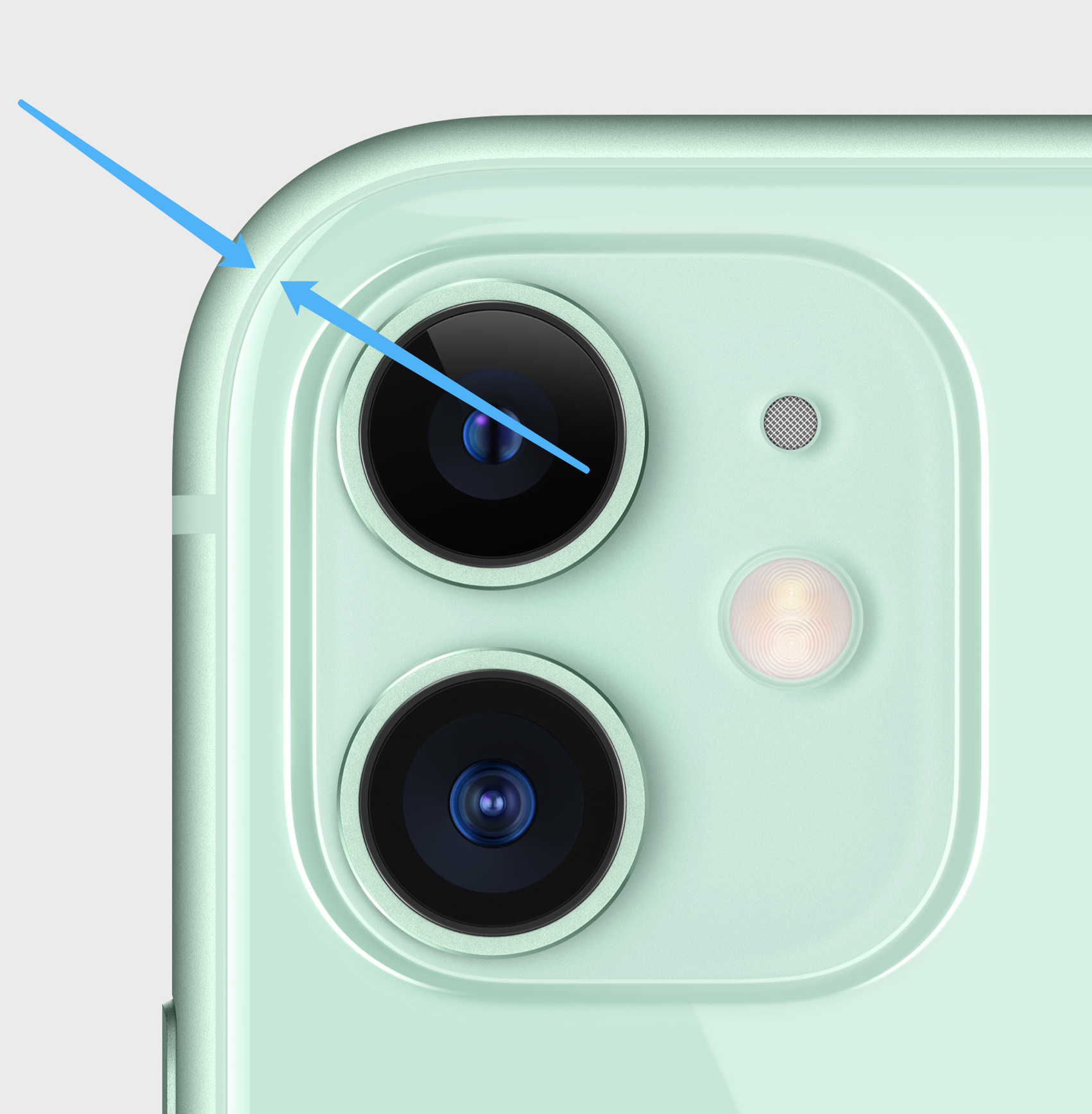

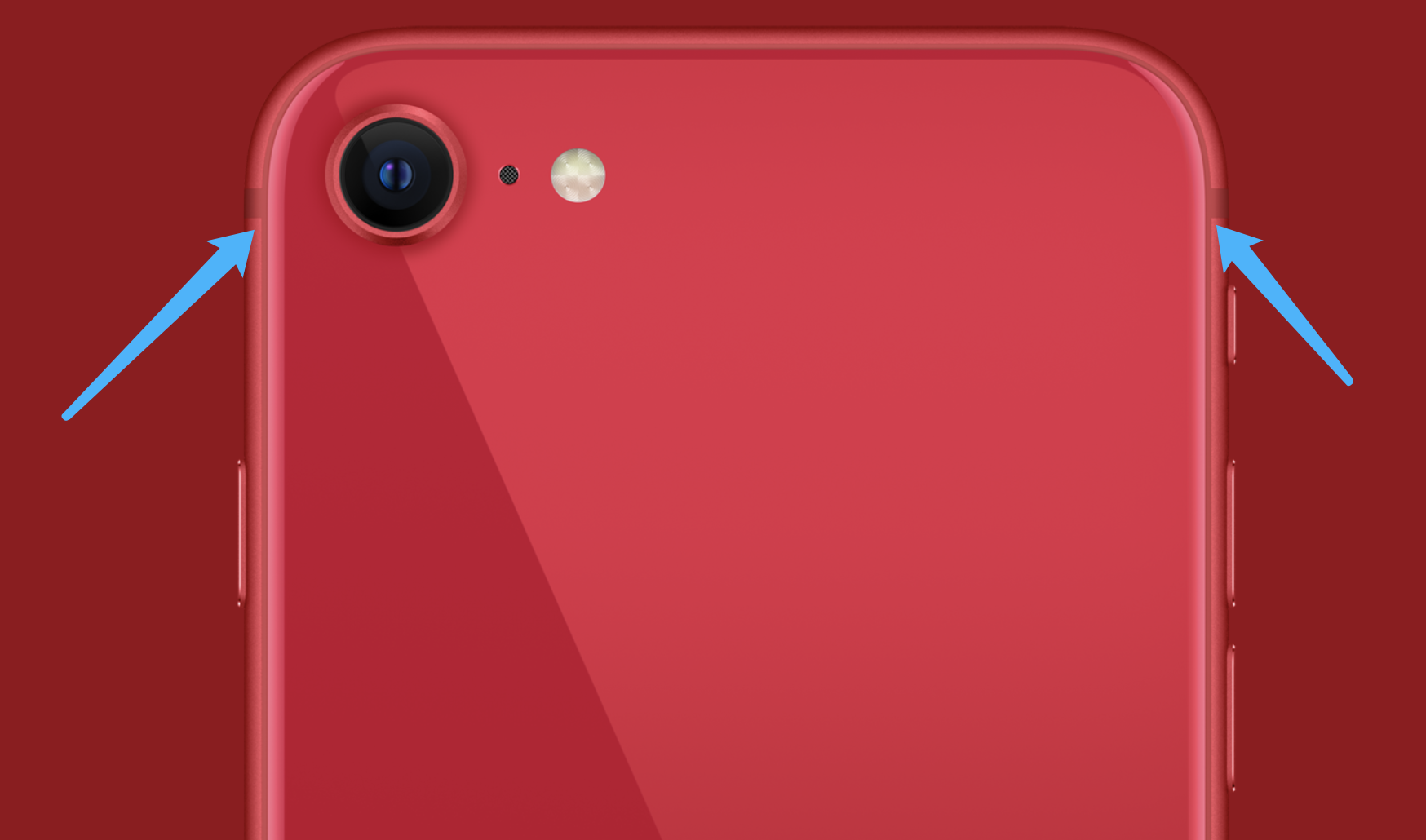

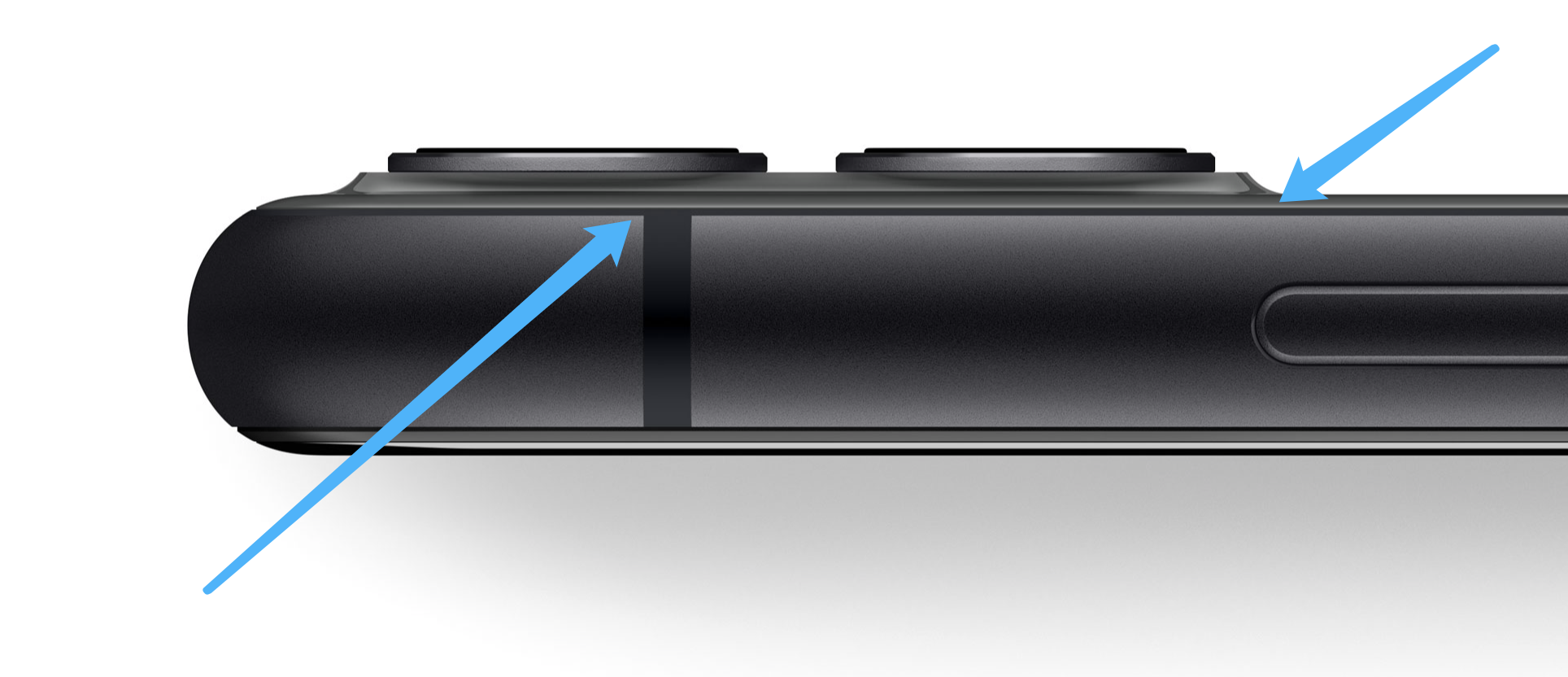

先看几张官网上的图:

如图中所示,蓝色箭头所指,玻璃后盖与金属中框之间是有塑料的。

但是如果你不仔细观察,确实不容易察觉到。

为什么呢?和屏幕塑料边框对比一下:

看到了没?

屏幕的塑料支架是单独拆一件的,它与屏幕、金属边框都有组装关系,于两者之间都存在一定装配间隙。由于屏幕支架的外露边框部分需要与屏幕达成视觉观感的一致,所以无论外壳是什么颜色,屏幕支架都是黑色的。这样一来,这个塑料支架外露的边框部分就相对比较容易被观察到。

后背的塑料是与金属中框是二次注塑做成一体的,两者之间没有组装关系,没有装配间隙。同时为了达成观感一致,塑料部分采用与主体颜色相似的塑料做结合。这样一来,这个部分的塑料就不像屏幕支架那么容易被注意到。

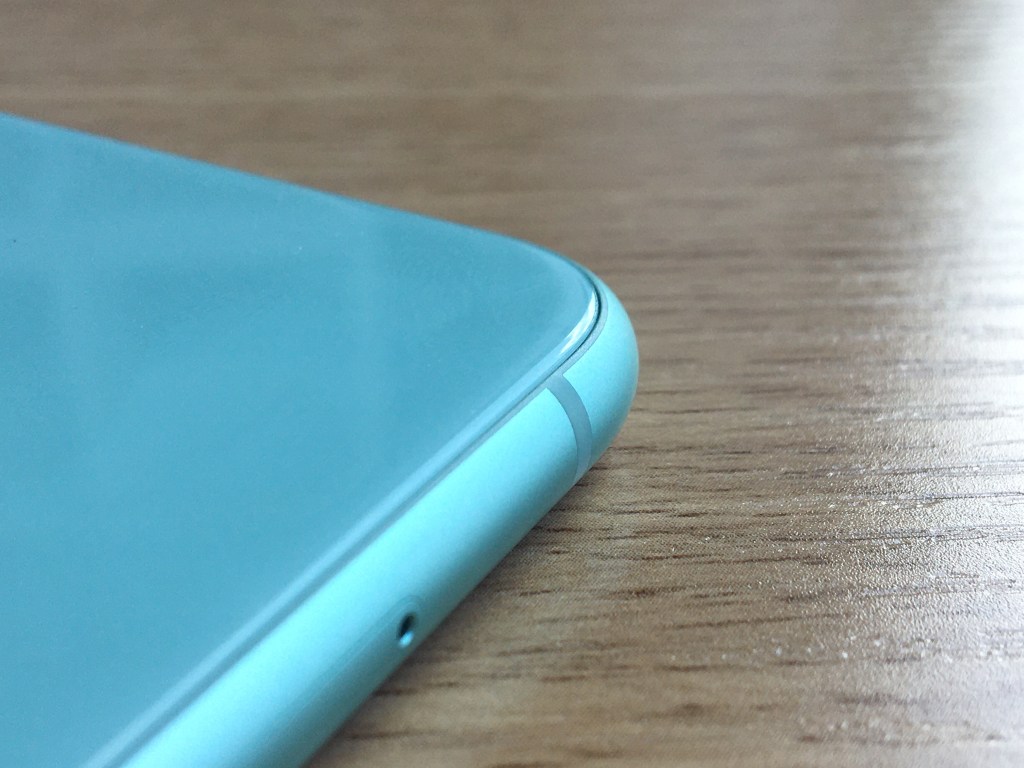

再看下实物的照片,这是一台 iPhone 11 的背面细节:

看到了么?塑料边缘与金属边框断点是一体的。

两者不一样的处理手法,源于结构和装配关系的需求。

屏幕支架是屏幕总成的一部分,需要与屏幕、前摄、听筒等诸多器件组装完成之后,作为一个整体组装到主体上。它是这一大堆器件的载体,是组装制程上最后一步合上的部分,也是拆机维护第一步要打开的部件,所以它不能与金属部分直接注塑成一体。

后背的塑料则不存在这样的组装关系。它只承载贴合玻璃后背这一个任务,没有复杂的需要组装或维修的器件在它上面,所以可以和边框断点一起,作为金属中框的一部分,直接通过二次注塑做成一个一体的部件。减少部件也可以提升组装效率,省事儿。

最后,由于玻璃和金属之间不能硬碰硬地组装,所以中间这个塑料是省不掉的。

...
